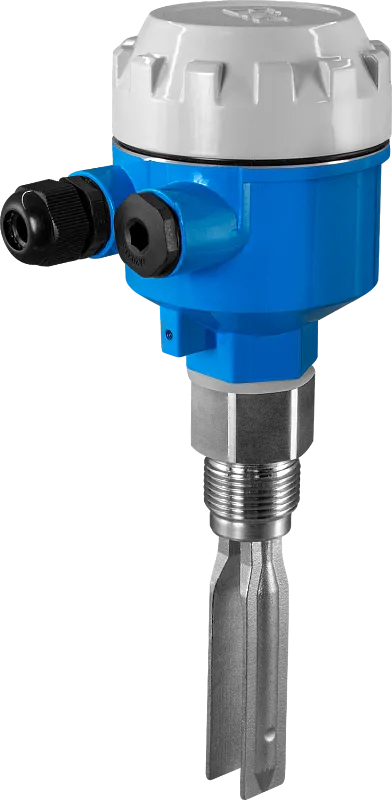

Вибрационный датчик уровня ARL-V501

Вибрационный датчик уровня ARL-V501 предназначен для контроля уровня не склонных к сильному налипанию жидкостей (плотностью не менее 0,7 г/см³) и сыпучих материалов (порошок и гранулы диаметром не более 10 мм, плотностью не менее 0,1 г/см³)
Особенности:

• Монтаж на емкости сверху или сбоку

• Возможность смены логики срабатывания реле на обратную

• Настраиваемая задержка срабатывания реле 0...60 с

• Высокая адаптивность: различные электрические параметры измеряемой среды не влияют на измерение
• Не требуется техническое обслуживание благодаря отсутствию подвижных частей механизма

Принцип действия:

Вибрационный датчик уровня размещается на емкости (сверху или сбоку) на требуемой для выполнения измерений высоте.
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При помещении зондов в среду возникает затухание колебаний, которое электронно регистрируется, и срабатывают два выходных реле.
Области применения:

• Производство строительных материалов (цемент, песок, сухие смеси)

• Пищевая промышленность (мука, соль, сахар, чай, кофе, крупы, орехи, корма для животных, вода, растительное масло, солевые и спиртовые растворы)
• Полимерная промышленность (полимерный гранулят и пр.)

• Химическая промышленность (минеральные удобрения, известь, химические реагенты, моющие средства)
• Агропромышленный комплекс (комбикорм, зерно, лузга)

• ЖКХ (вода, конденсат)

Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G1-30
Для фланцевого присоединения используется фланец монтажный, который снизу поджимается гайкой (фланец и гайка приобретаются отдельно)
Технические характеристики:

Параметр	Значение
Свойства рабочей среды - жидкости - порошок и гранулы	Вязкость 1...10000 сСт, плотность ≥ 0,7 г/см³ Диаметр ≤ 10 мм, плотность ≥ 0,1 г/см³
Реле	2 реле ~5 А, 250 В; =5 А, 28 В, переключающий контакт
Быстродействие	0,6 с при покрытии средой 1...3 с при отсутствии среды
Питание	~220 В, =24 В
Потребляемая мощность, не более	5 Вт
Степень пылевлагозащиты	IP67
Класс взрывозащиты	Exd IIC Т4 ~ T6
Температура рабочей среды	−40...+85°C
Температура окружающей среды (корпус)	−20...+60°C
Давление рабочей среды, не более	4 МПа
Присоединение	Резьбовое G1"
Присоединение кабеля	М20×1,5
Материал корпуса прибора	Алюминий
Материал вибрационного зонда	Нержавеющая сталь
Длина зондов	100 мм
Габаритные размеры	277×90×126 мм
Вес	836 г

Габаритные размеры
