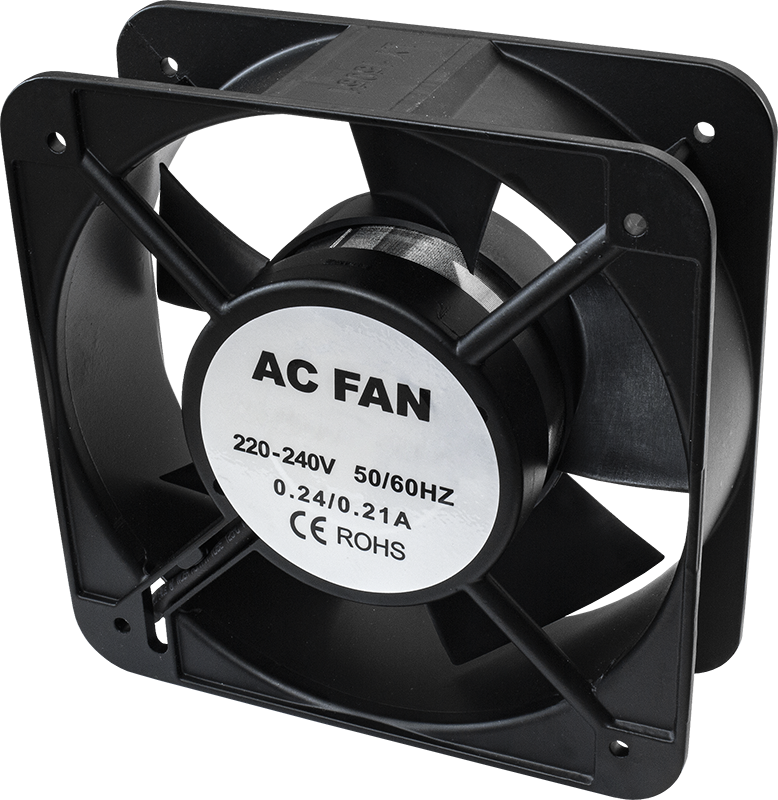

Вентилятор охлаждения ВШ-А-15050

Вентилятор предназначен для охлаждения твердотельных реле и другого оборудования

Сферы применения:

• Повышение эффективности работы радиаторов охлаждения твердотельных реле. Установка вентиляторов необходима в тех случаях, когда естественной циркуляции воздуха недостаточно для эффективного охлаждения твердотельного реле: при плотном монтаже в шкафу управления, при коммутации реле индуктивной нагрузки (нагрузки с высокими пусковыми токами), при установке реле в шкафах управления совместно с приборами, выделяющими большое количество тепла (блоками питания, преобразователями частоты и т.п.)
• Шкафы управления. Благодаря стандартным установочным размерам вентиляторы монтируются на стандартные решетки вентиляции в шкафах управления. Вентилятор также может быть установлен внутри шкафа в непосредственной близости к оборудованию, которое выделяет большое количество тепла: блокам питания, преобразователям частоты, твердотельным реле и т.п. (см. фото)
• Воздуховоды и системы охлаждения промышленного оборудования.

Особенности:

• Термопластик ПБТ (материал крыльчатки) обеспечивает высокую прочность, жесткость, хорошую сопротивляемость к износу при повышенных температурах, минимальное влагопоглощение, высокую химическую стойкость к воде, слабым кислотам и многим растворителям
• Подшипник качения (в отличие от подшипников скольжения) – менее шумный, устойчив к абразивному износу в результате попадания пыли, имеет высокий механический ресурс, не склонен к заклиниванию при повышенных температурах
• Алюминиевый литой корпус не подвергается деформации при значительных перепадах температуры
• Для повышения безопасности на вентилятор можно установить защитную решетку, например ARVN

Технические характеристики:

Параметр	Значение
Скорость вращения	2350…2500 об/мин ±10%
Производительность	255...323 м³/час
Шум	54 дБ
Питание	∼220...240 В
Начальное напряжение	∼180 В
Номинальный ток	0,24 А
Мощность	60 Вт
Погрешность	±15% от номинальной мощности и тока
Сопротивление изоляции	≥ 10 МОм при =500 В
Диэлектрическая прочность	∼1500 В/мин, ток <5 мА
Статическое давление	0,17 кПа
Направление вращения	против часовой стрелки
Материал корпуса	алюминиевый сплав
Материал крыльчатки	термопластик ПБТ
Тип подшипника	подшипник качения
Количество лопастей	5
Условия эксплуатации	−20…+80°C, 20…80%RH
Срок службы при +25°C	50 000 ч
Длина выводных проводов	350 мм ±3%
Расстояние между монтажными отверстиями	122×122 мм (4 отв. ∅ 4,2 мм)
Габаритные размеры	151×151×50 мм
Вес	950 г

Габаритные размеры
