Описание
Преобразователь температуры и влажности ПТВЛ-610 предназначен для непрерывной индикации температуры и относительной влажности неагрессивного газа, полученных от датчика, и передачи измеренных значений по интерфейсу RS-485 (Modbus RTU).
Приборы могут применяться в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, а также в сельском, коммунальном хозяйстве и т.д.
Особенности:
- ЖК-дисплей с высотой символов 19 мм
- Громкий звуковой сигнал срабатывания уставки, однозначно побуждающий работника срочно принять меры для приведения климатических условий в норму. Отключается после того, как значения температуры и влажности возвращаются в пределы уставок, или при изменении значений уставок
- В комплекте датчик температуры и влажности ARHT-01C-N2, работающий по протоколу I²C. Возможна замена датчика на ARHT-02C, ARHT-04C, ARHT-05C.
- Настройка уставок по температуре в пределах +0,1...+99,8°С, влажности − в пределах 0,1...99,8%RH
- Возможность настройки скорости передачи данных и адреса непосредственно из меню прибора
- Простой настенный монтаж без снятия крышки прибора
Длина кабеля датчика может быть увеличена под любую задачу заказчика с помощью кабеля КМПЭП-А-4.
Рекомендуется использование совместно с табло или ПЛК, например, ВЕХА, ОВЕН ПЛК73, ОВЕН ПЛК100, ОВЕН ПЛК154 и т.д.
Для подключения к компьютеру по USB используется преобразователь интерфейсов, например, ARC-485.
Технические характеристики:
Параметр
|
Значение
|
Диапазон измеряемых температур
|
−40...+80°С
|
Диапазон измеряемой влажности
|
0...99,8%RH
|
Погрешность измерения температуры
|
±0,5°С
|
Погрешность измерения влажности
|
±4,5%RH
|
Пределы установки верхней и нижней уставок по температуре
|
0,1...99,8°С
|
Пределы установки верхней и нижней уставок по влажности
|
0,1...99,8%RH
|
Датчик
|
ARHT-01C-N2
|
Длина кабеля датчика
|
1 м
|
Степень пылевлагозащиты датчика
|
IP30
|
Степень пылевлагозащиты индикатора
|
IP30
|
Среда
|
воздух, неагрессивные газы
|
Выходной сигнал
|
RS-485, Modbus RTU
|
Скорость передачи данных по умолчанию
|
9600 бит/с
|
Длина линии связи
|
≤ 1200 м
|
Высота символов на ЖК-дисплее
|
19 мм
|
Питание
|
=6...24 В
|
Тип чипа датчика
|
SHT30
|
Условия эксплуатации индикатора
|
Температура
|
−40...+80°С
|
Влажность
|
5...90%RH
|
Габаритные размеры датчика
|
84×45×28 мм
|
Габаритные размеры индикатора
|
86×86×25 мм
|
Вес индикатора (без датчика)
|
170 г
|
Схемы подключения
|
|
Схема подключения питания и RS-485
|
|
Схема подключения датчика ARHT-01C-N2
|

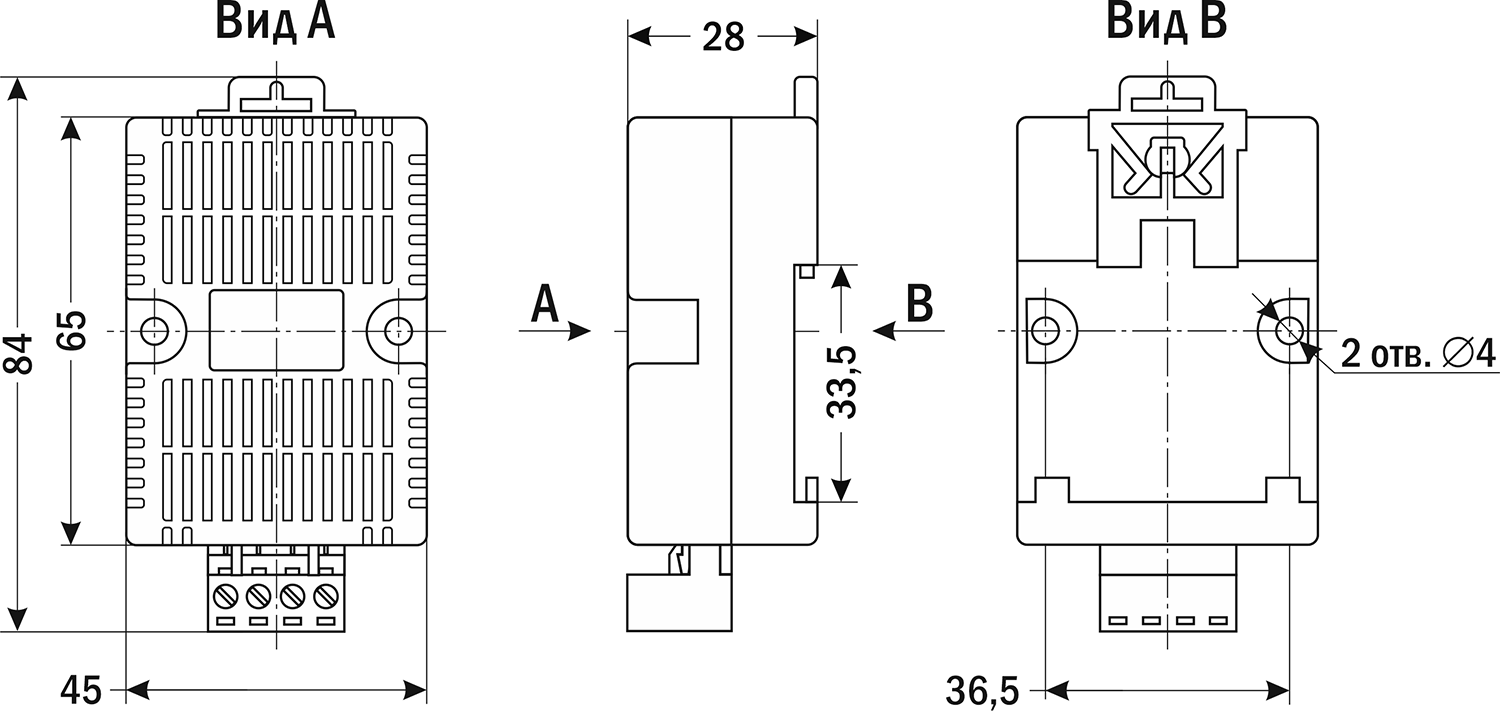

Габаритные размеры
|
Прибор
|
|
ARHT-01С-N2
|
|
|
