Пневматический клапан нормально закрытый одностороннего действия с угловым поршнем УПК22-1

Пневматический клапан нормально закрытый одностороннего действия с угловым поршнем УПК22-1 для управления потоком рабочей среды в трубопроводе. Открывается при подаче управляющего давления на клапан и автоматически закрывается под действием пружины при снятии управляющего давления.

Особенности:

• Клапан нормально закрытый одностороннего действия
• Пневмопривод в комплекте
• Высокая пропускная способность
• Индикатор состояния клапана
• Монтажное положение: универсальное
• Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
• Бесшумная работа
• Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды клапана	−10...+180°C
Температура эксплуатации	−10...+60°C
Рабочее давление среды	0...1,6 МПа
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,3...1 МПа
Диаметр условного прохода	13...50 мм
Присоединение	Резьбовое G½"...G2"
Присоединение воздуховодов	⅛", ¼"

Модификации:

Модель	Ду, мм	Диаметр привода, мм	Kv, м³/ч	Присоединение	Присоединение воздуховодов	Вес, г
УПК22-1-6015-S GSP	13	60,5	4,2	½"	⅛"	1100
УПК22-1-6020-S GSP	18	60,5	9	¾"		1200
УПК22-1-6025-S GSP	25	60,5	18,5	1"		1600
УПК22-1-8025-S GSP	25	77	18,5	1"		2100
УПК22-1-8032-S GSP	31	77	36,5	1¼"		3100
УПК22-1-8040-S GSP	35	77	42	1½"		3100
УПК22-1-8050-S GSP	50	77	52,8	2"		4114
УПК22-1-10050-S GSP	45	97	54,6	2"	¼"	5100

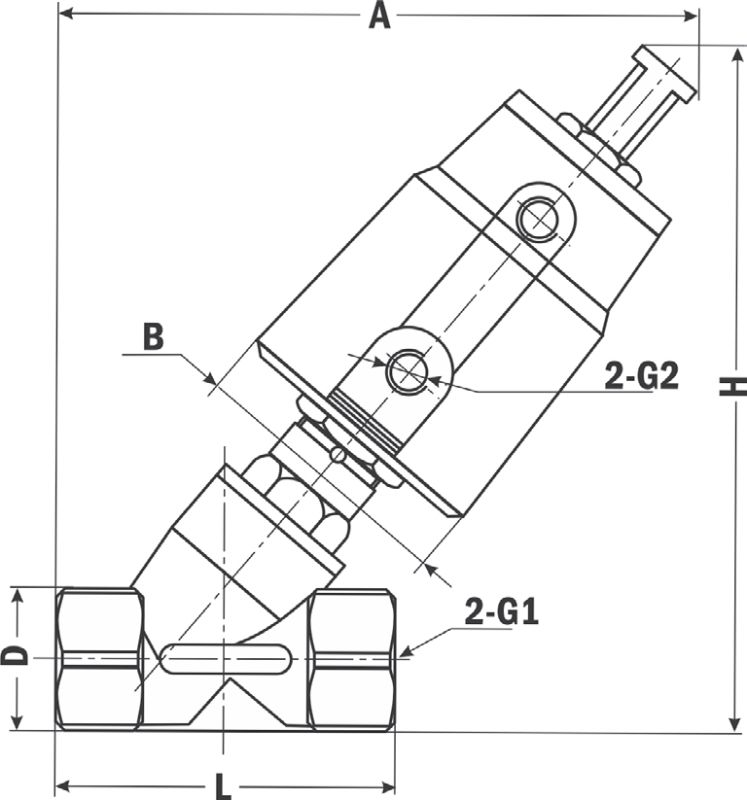

Габаритные размеры:

Модель	G1	G2	Размеры, мм
			A	B	D	H	L
УПК22-1-6015-S	½"	⅛"	140	60,5	27	150	68,5
УПК22-1-6020-S	¾"		143	60,5	32	155	75
УПК22-1-6025-S	1"		163,5	60,5	39	176	90
УПК22-1-8025-S	1"		174,5	77	39	189,5	90
УПК22-1-8032-S	1¼"		190,5	77	50	207,5	117
УПК22-1-8040-S	1½"		190,5	77	55	198	117
УПК22-1-8050-S	2"		205	77	70	224	138
УПК22-1-10050-S	2"	¼"	233	97	70	253	138
