Пневматический клапан нормально открытый одностороннего действия с угловым поршнем УПК12-1

Пневматический клапан нормально открытый одностороннего действия с угловым поршнем УПК12-1 для управления потоком рабочей среды в трубопроводе. Закрывается при подаче управляющего давления на клапан и автоматически открывается под действием пружины при снятии управляющего давления.

Особенности:

• Клапан нормально открытый одностороннего действия
• Пневмопривод в комплекте
• Высокая пропускная способность
• Индикатор состояния клапана
• Монтажное положение: универсальное
• Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
• Бесшумная работа
• Долгий срок службы

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты и щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды клапана	−10...+180°C
Температура эксплуатации	−10...+60°C
Рабочее давление среды	0...1,6 МПа
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,3...1 МПа
Диаметр условного прохода	10...45 мм
Присоединение	Резьбовое G⅜"...G2"
Присоединение воздуховодов	⅛", ¼"

Модификации:

Модель	Ду, мм	Диаметр привода, мм	Kv, м³/ч	Присоединение	Присоединение воздуховодов	Вес, г
УПК12-1-5010-S GSP	10	50	3,7	⅜"	⅛"	900
УПК12-1-5015-S GSP	13	50	4,2	½"		900
УПК12-1-6010-S GSP	10	60,5	3,7	⅜"		1100
УПК12-1-6015-S GSP	13	60,5	4,2	½"		1100
УПК12-1-6020-S GSP	18	60,5	9	¾"		1200
УПК12-1-6025-S GSP	25	60,5	19	1"		1500
УПК12-1-8025-SGSP	25	77	19	1"		2100
УПК12-1-8032-SGSP	31	77	37	1¼"		3100
УПК12-1-8040-SGSP	35	77	42	1½"		3100
УПК12-1-8050-S GSP	45	77	55	2"		4300
УПК12-1-10050-SGSP	45	97	55	2"	¼"	5100

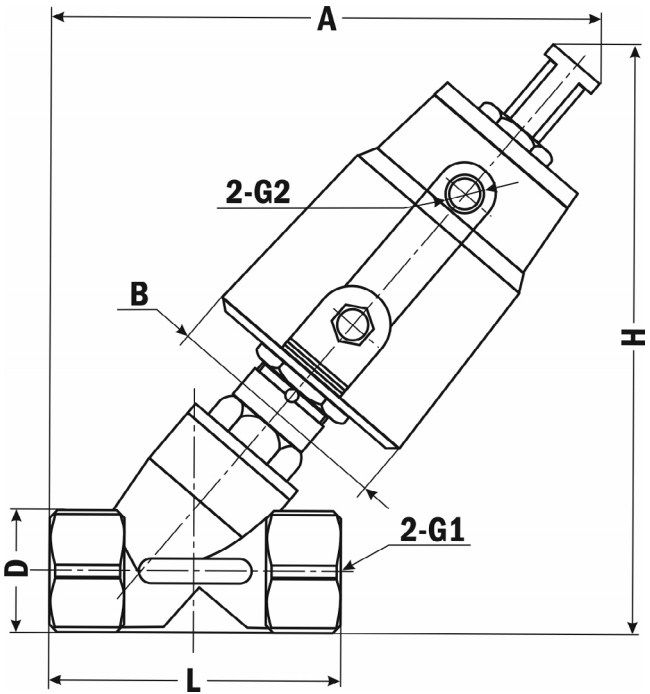

Габаритные размеры:

Модель	G1	G2	Размеры, мм
			A	B	D	H	L
УПК12-1-5010-S	⅜"	⅛"	127,5	50	27	136	69
УПК12-1-5015-S	½"		127,5	50	27	136	69
УПК12-1-6010-S	⅜"		140	60,5	27	150	69
УПК12-1-6015-S	½"		140	60,5	27	150	68,5
УПК12-1-6020-S	¾"		143	60,5	32	155	75
УПК12-1-6025-S	1"		163	60,5	39	176	90
УПК12-1-8025-S	1"		174,5	77	39	189,5	90
УПК12-1-8032-S	1¼"		190,5	77	50	207,5	117
УПК12-1-8040-S	1½"		190,5	77	55	207,5	117
УПК12-1-8050-S	2"		219,5	77	70	232,5	138
УПК12-1-10050-S	2"	¼"	233	97	70	253	138
