Миниатюрный поплавковый датчик уровня ПДУ-Н502

Миниатюрный поплавковый датчик уровня ПДУ-Н502 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара.

Особенности:

• Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика


Технические характеристики:

Параметр	Значение
Модель	Н502-100-30	Н502-100-55	Н502-200-135	Н502-400-315
Рабочее положение	Вертикальное
Количество уровней	2
Материал корпуса	Полипропилен
Рабочая температура	−10...+70°С
Максимальное рабочее давление	0,5 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Длина проводов	350 мм погрешность длины ±3%		400 мм погрешность длины ± 3%	350 мм погрешность длины ± 3%
Присоединение	M10×0,9		M9×1,5	M10×0,9
Диаметр поплавка	23 мм	22 мм		24 мм
Длина погружной части	100 мм		202 мм	400 мм
Расстояние между поплавками	32 мм	55 мм	148 мм	315 мм
Габаритные размеры	∅ 23×115 мм	∅ 22×114,5 мм	∅ 22×216 мм	∅ 24×415 мм
Вес	25 г	25 г	27 г	41 г

Габаритные размеры

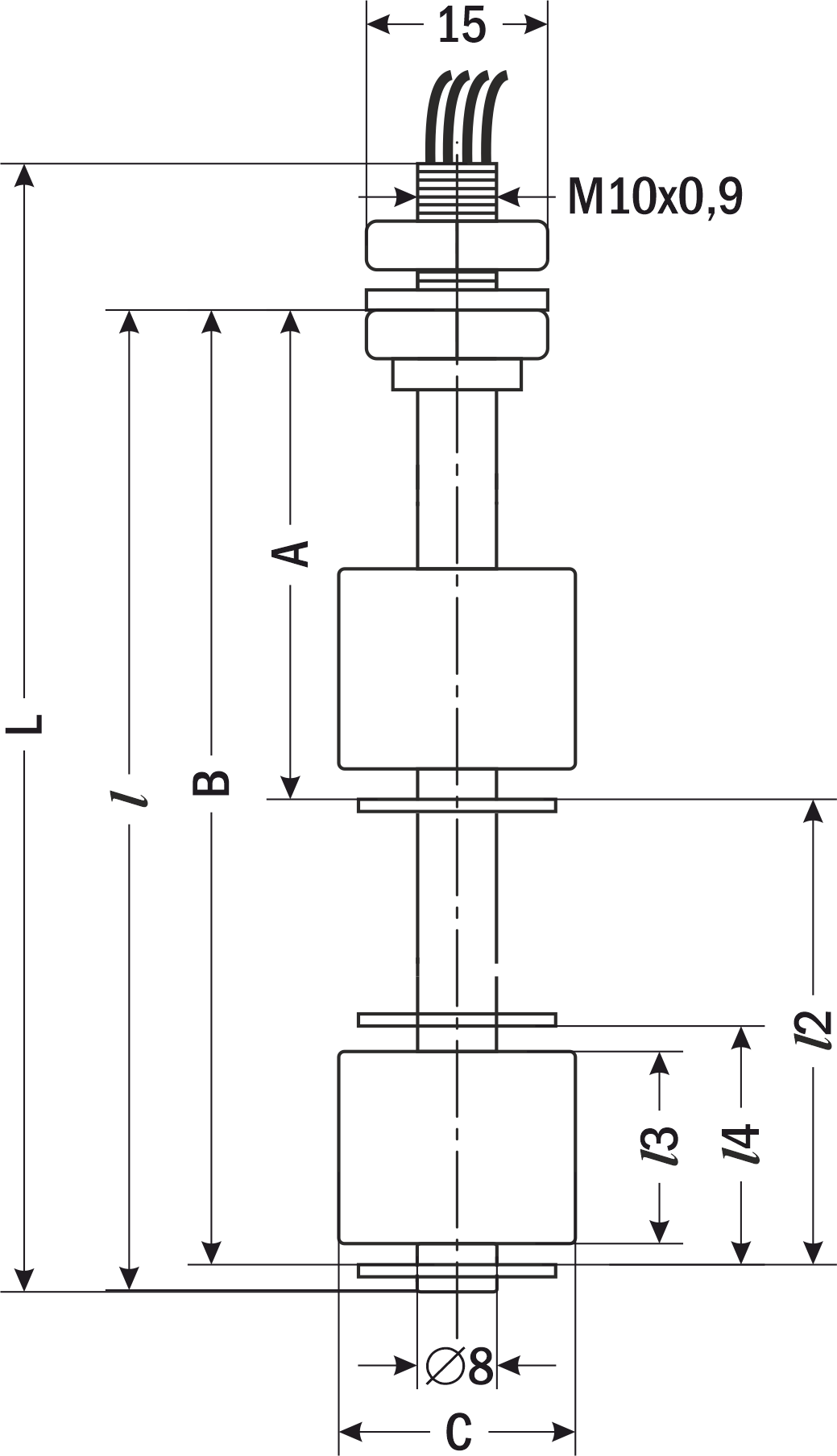

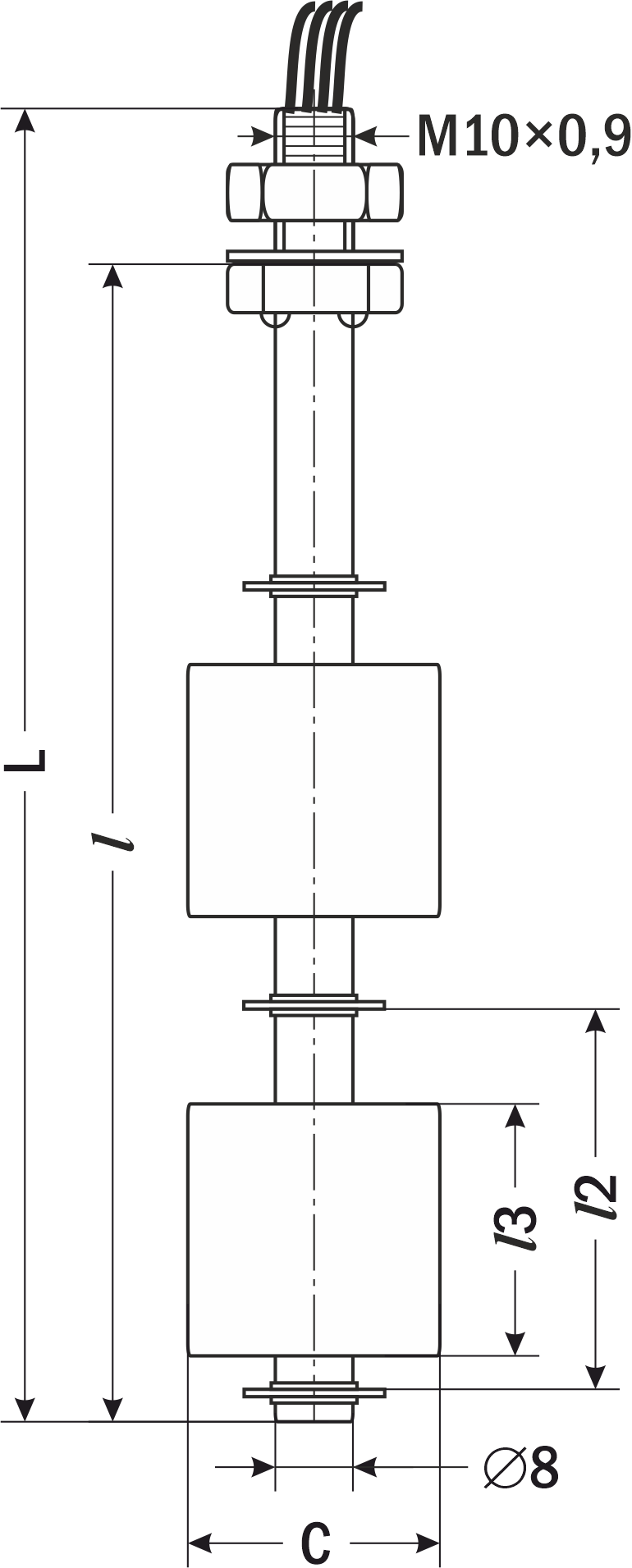

Н502-100-30	Н502-100-55

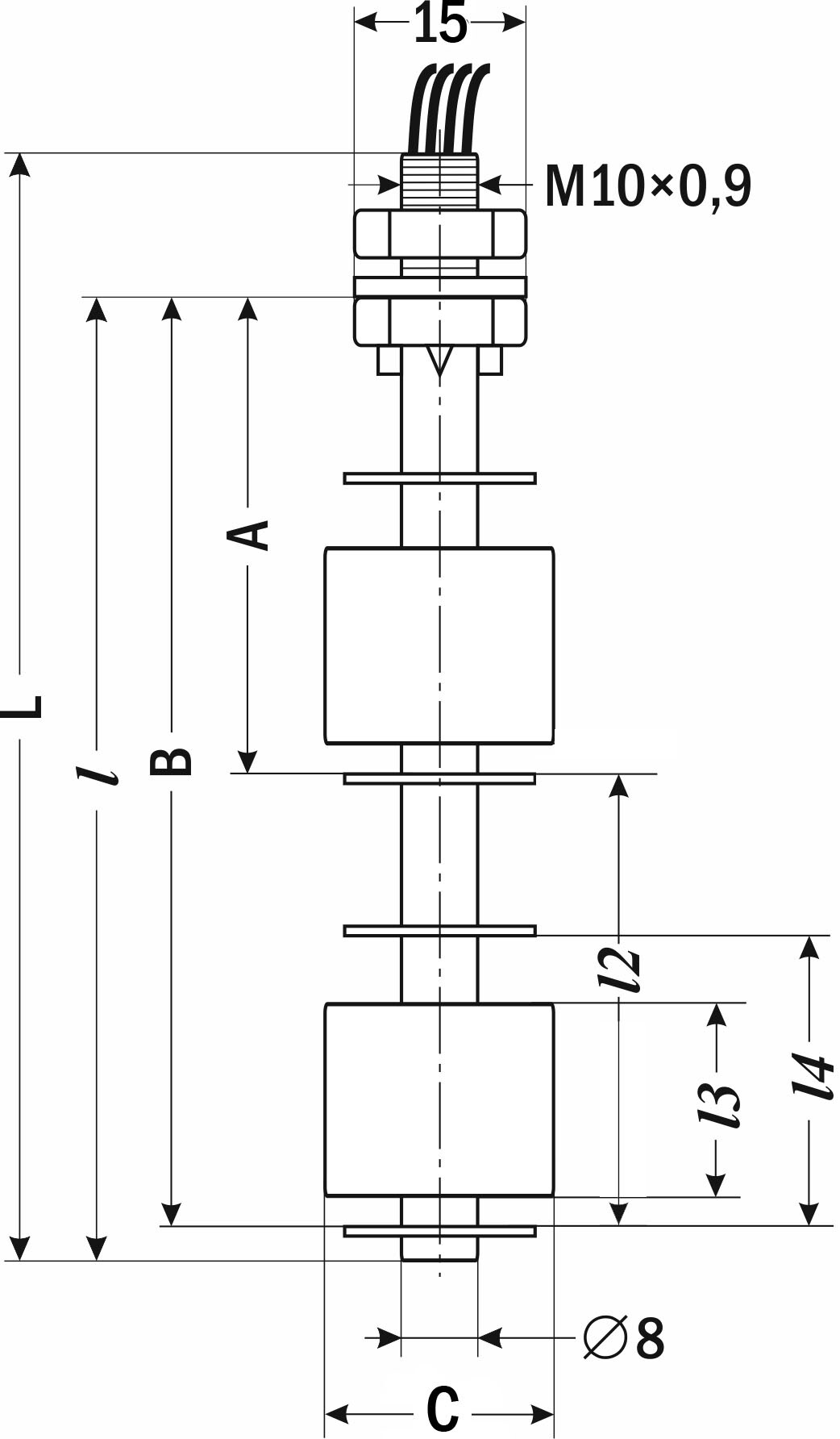

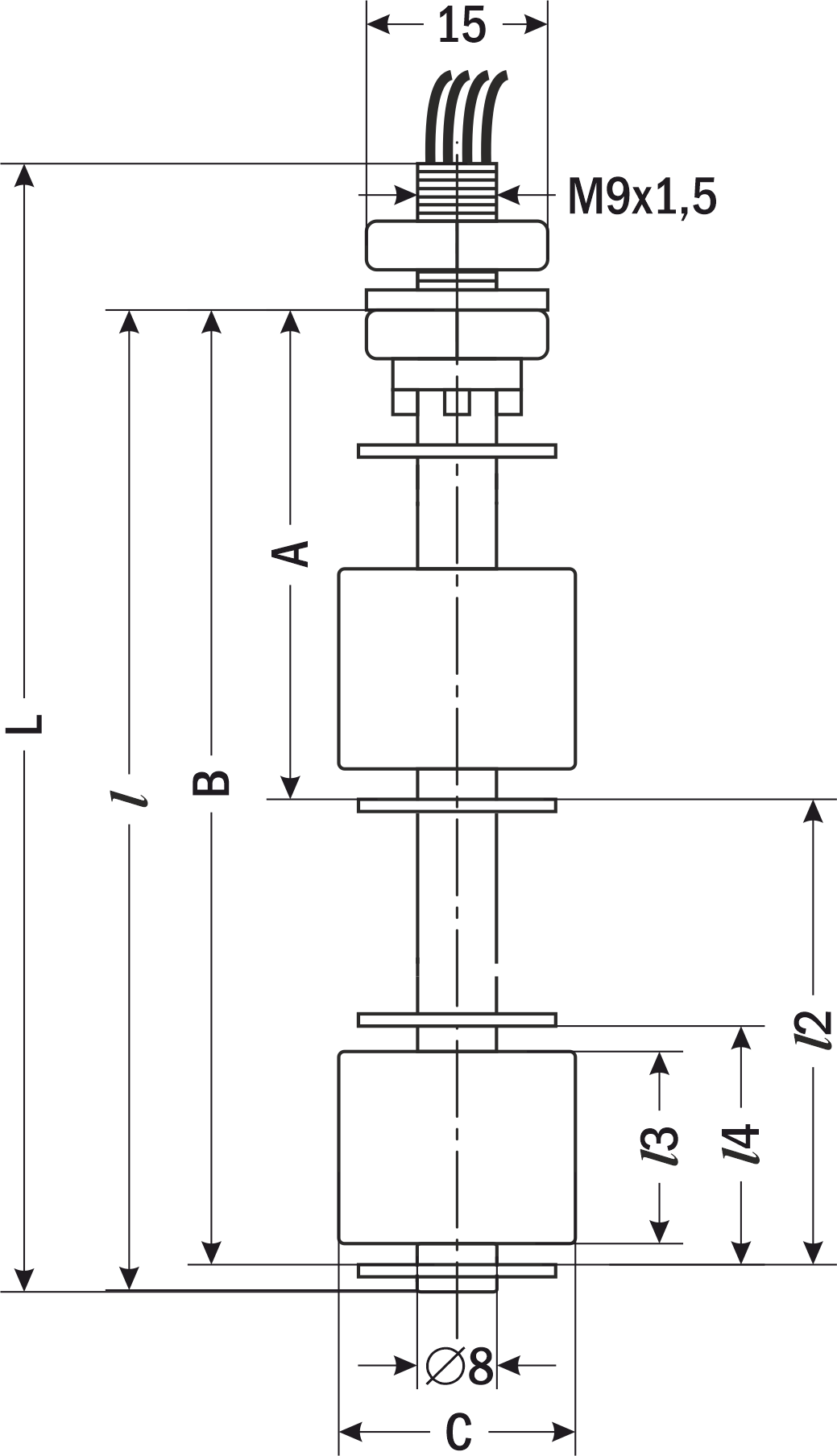

Н502-200-135	Н502-400-315

Размер	Н502-100-30	Н502-100-55	Н502-200-135	Н502-400-315
A	-	41	51	81
B	-	96	201	391
C	23	22	22	24
L	115	114,5	216	415
l	100	100	202	400
l2	32	55	148	315
l3	21	21	21	21
l4	-	31	32	30
