Параметр | Значение | ||||||||
Типоразмер |
32 мм |
40 мм | 50 мм | 63 мм | 80 мм | 100 мм | 125 мм | 160 мм | 200 мм |
Резьба |
M10×1,25 |
M12×1,25 | M16×1,25 | M16×1,25 | М20×1,5 | М20×1,5 | М27×2 | М36×2 | М36×2 |
Материал |
Чугун с шаровидным графитом |

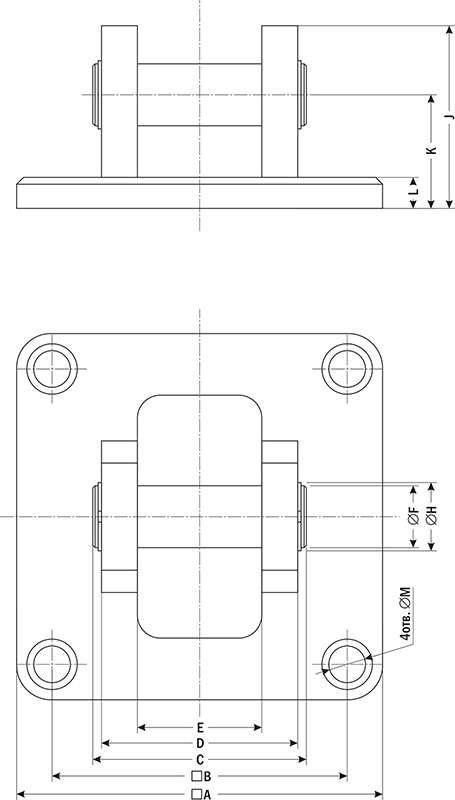

Модель |
Размер, мм |
||||||||||
A |
B |
C |
D |
E |
⌀F | ⌀H | J | K | L |
⌀M |
|
TCB-32 |
46 |
33 |
42 |
34 |
17 |
12 | 14 | 31 | 20 | 10 |
6,5 |
TCB-40 |
49 |
36,5 |
52 |
43 |
22 |
14 | 16 | 32 | 20 | 10 |
6,5 |
TCB-50 |
62 |
48 |
59 |
51 |
23 |
14 | 16 | 30 | 20 | 10 |
7 |
TCB-63 | 76 | 56 | 63 | 53 | 22 | 14 | 16 | 30 | 19 | 10 | 9 |
TCB-80 | 92 | 71 | 72 | 61 | 35 | 20 | 22,5 | 48 | 32 | 11 | 11 |
TCB-100 | 111 | 84 | 71,5 | 62 | 35 | 20 | 23 | 51 | 31,5 | 11,5 | 10 |
TCB-125 | 141 | 110 | 129 | 115 | 72 | 25 | 30 | 67 | 46 | 15 | 13 |
TCB-160 | 178 | 140 | 176 | 153 | 92 | 30 | 34 | 80 | 53 | 15 | 17 |
