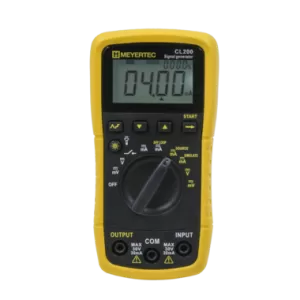

Калибратор токовой петли MEYERTEC CL200

Переносной задатчик унифицированных сигналов тока и напряжения CL200 предназначен для отладочных и диагностических работ. Портативный генератор сигналов CL200 имеет функции измерения, индикации и генерации сигналов тока и напряжения 0...20 мА, 4...20 мА, 0...10 В, а также имеет режим «прозвонки» целостности линии связи и функцию фонарика. Предусмотрен режим питания токовой петли. Подходит для работы со слаботочными цепями постоянного тока до 30 мА и напряжением до 30 В.

Преимущества:

• Измерение тока 4…20 мА, напряжения 0…10 В.
• Режим питания токовой петли номиналом 24 В.
• Простое и интуитивно понятное управление 9 режимами.
• Подсветка дисплея.
• До 2 часов непрерывного формирования 20 мА при -20 ⁰С от автономного питания*.
• Режим плавного и ступенчатого изменения выходного сигнала.
• Защитный резиновый чехол.
• Компактный размер для удобной переноски в кармане.
• Выдвигающаяся подставка для удобства настольной установки.

*зависит от типа элемента питания

Технические характеристики:

Параметр		Значение
Напряжение питания		4,5 В
Тип элементов питания		3хААА
Максимальная потребляемая мощность		1 Вт
Диапазон температур окружающей среды
Рабочий		0…+50 °С
Хранения		-25…+55 °С
Характеристики измерений и входа
Пределы допускаемой приведённой (к верхнему пределу измерений) дополнительной погрешности измерений силы и напряжения постоянного тока при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур		±0,05 %
Диапазон показаний силы постоянного тока		от 0 до 22 мА
Диапазон измерений силы постоянного тока		от 4 до 20 мА
Диапазоны показаний напряжения постоянного тока		от -10 до 110 мВ
		от -5 до 28 В
Диапазон измерений напряжения постоянного тока		от 1 до 10 В
Пределы допускаемой приведённой (к верхнему пределу измерений) основной погрешности измерений силы и напряжения постоянного тока	от 1 до 10 В	±0,2 %
	от 4 до 20 мА
Пределы допускаемой приведённой (к верхнему пределу измерений) дополнительной погрешности измерений силы и напряжения постоянного тока при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур	от 1 до 10 В	±0,05 %
	от 4 до 20 мА
Входное сопротивление:	в режиме измерения напряжения постоянного тока, не менее	2 кОм
	в режиме измерения силы постоянного тока, не более	250 Ом
Характеристики генерации сигнала и выхода
Диапазон воспроизведений силы постоянного тока		от 4 до 20 мА
Диапазон воспроизведений напряжения постоянного тока		от 1 до 10 В
Диапазон воспроизведений напряжения постоянного тока * Погрешность воспроизведений на поддиапазоне не нормируется		от 0 до 110 мВ *
Пределы допускаемой приведённой (к верхнему пределу воспроизведений) основной погрешности воспроизведений силы и напряжения постоянного тока	от 1 до 10 В	±0,2 %
	от 4 до 20 мА
Пределы допускаемой приведённой (к верхнему пределу воспроизведений) дополнительной погрешности воспроизведений силы и напряжения постоянного тока при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур	от 1 до 10 В	±0,05 %
	от 4 до 20 мА
Защита от перенапряжения		30 В
Диапазон напряжений внешнего питания контура (в режиме имитации аналогового передатчика)		от 5 до 28 В
Сопротивление нагрузки	В режиме воспроизведения напряжения постоянного тока, не менее	2 кОм
	в режиме воспроизведения силы постоянного тока (при значении силы тока 20 мА), не более	1000 Ом
Габаритные размеры:		75 × 147 × 42 мм±1 мм
Уровень пылевлагозащиты изделия		IP20
Масса в упаковке, не более		350 г

Комплектация

• Прибор 1 шт.
• Чехол-сумка 1 шт.
• Документация.
• Комплект измерительных щупов красного и черного цвета 1 к-т.
• Комплект двух переходников типа «зажим крокодил» 1 к-т.
• Комплект 3х ААА батареек 1 к-т.
