Измеритель влажности и температуры Ивит-М.RS

Измеритель влажности и температуры микропроцессорный Ивит–М.RS предназначен для контроля и регулирования влажности и температуры воздуха и неагрессивных газов. Основными достоинствами являются высокая точность (±2,5%) измерения, взаимозаменяемый чувствительный элемент, стойкость к повышенной влажности, расширенный (до 60°С) диапазон температуры измерения.

В измерителях влажности ИВИТ-М используются разъемы, позволяющие подключать их к внешним линиям без вскрытия корпуса и нарушения пломбировки.

Измеритель-регулятор Ивит-М.RS.Р с выходным исполнительным релейно-симисторным устройством позволяет выполнять регулирование влажности и температуры воздуха в помещении без дополнительного регулятора.
Использование в Ивит-М.RS.Р релейно-симисторного силового блока, разработанного НПК «Рэлсиб», позволяет значительно повысить надёжность прибора за счёт уменьшения электромагнитных помех и увеличения количества коммутационных циклов реле.

Измерители работают в сети RS485 по протоколу Modbus. Поставляются совместно с бесплатной программой-конфигуратором, позволяющей не только сканировать сеть, задавать адрес прибора, производить его юстировку, но также регистрировать данные измерений с представлением информации в виде таблицы и графика, экспорта данных в формате Excel. Имеется функция архивирования. Программа - конфигуратор постоянно совершенствуется и распространяется бесплатно.

Программа-конфигуратор

Программа-конфигуратор Config-ivit.exe предназначена для настройки параметров приборов Ивит-М в сети. Имеет удобный графический интерфейс, позволяющий легко работать с программой.

Возможности программы:

   - задание имени прибора;
   - задание сетевого адреса: 1…247;
   - задание скорости обмена: от 1200 до 115200 бит/с.;
   - задание параметров цифрового фильтра;
   - задание периода опроса датчиков в сети от 1 сек.;
   - контроль целостности датчика и сети;
   - регистрацию параметров в виде таблицы и графика;

для измерителя-регулятора влажности Ивит-М.RS.Р также:
   - задание уставок регулирования для каждого датчика;
   - индикацию состояния выходных э/м реле регулятора;
   - задание реверса релейного выхода.

Конструктивные исполнения:

Измеритель влажности канальный:



Измерители влажности канальные конструктивных исполнений К1 и К2 применяются для контроля относительной влажности и температуры в газообразных средах систем отопления и кондиционирования (HVAC), при расстойке теста в хлебопекарнях, в процессах сушки макаронных изделий, древесины, глины, в инкубаторах, а также в климатических камерах, холодильниках, морозильниках.

---

Диапазон измерения температуры: -40…+100°С
Диапазон температуры эксплуатации: -40…+50°С
Степень защиты корпуса первичного преобразователя: IP40
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 5…95%
Напряжение питания: (24±2) В
Габаритные размеры:

•     первичного преобразователя: d=12 мм, l= 160, 200, 300 мм
•     вторичного преобразователя: 115х65х40 мм

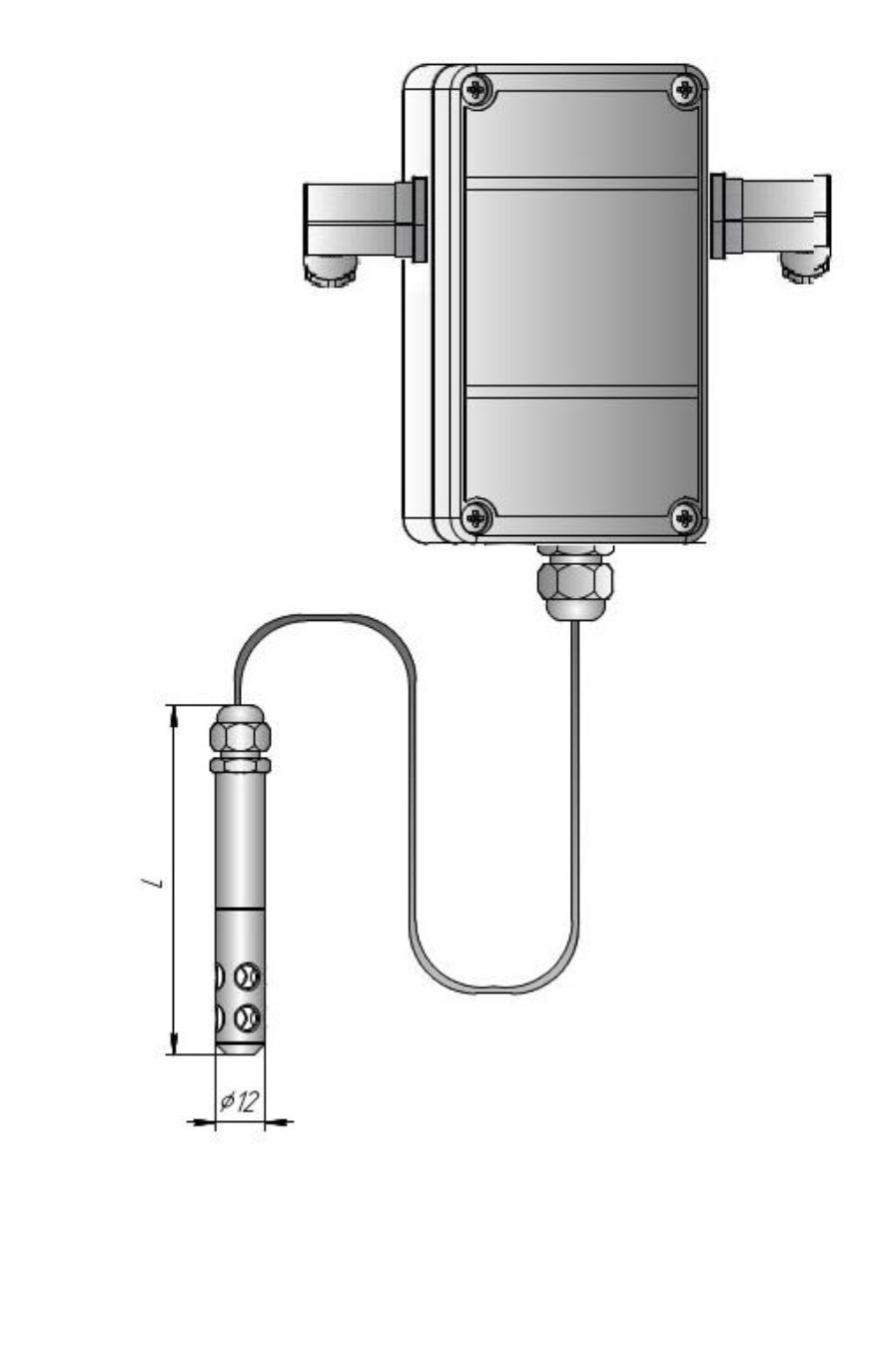

Измеритель влажности настенный (накладной):



Измерители влажности настенные (накладные) конструктивных исполнений Н1 и Н2 применяются для измерения относительной влажности и температуры в производственных помещениях предприятий электронной промышленности, лёгкой промышленности, при выращивании грибов, производстве сыров, в овощехранилищах, теплицах, в помещениях для выращивания птицы и скота, при производстве бумаги, текстиля, а процессе созревания, сушки и хранения колбас.

---

Диапазон измерения температуры: -40…+50°С (Н1), -40…+100°С (Н2)
Диапазон температуры эксплуатации: -40…+50°С
Степень защиты корпуса первичного преобразователя: IP40
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 5…95%
Напряжение питания: (24±2) В
Габаритные размеры:

•     первичного преобразователя: d=12 мм, l= 160 мм
•     вторичного преобразователя: 115х65х40 мм

Длина кабеля для Н2: 0,5; 1,0; 2,0 м

Измеритель влажности уличный:

Уличный измеритель влажности (У) предназначен для измерения относительной влажности или относительной влажности и температуры воздуха и других неагрессивных газов вне помещений.
Для защиты от солнечных лучей и дождя измеритель снабжен специальным колпаком.

---

Диапазон измерения температуры: -40…+50°С
Диапазон температуры эксплуатации: -40…+50°С
Степень защиты корпуса первичного преобразователя: IP43
Степень защиты корпуса вторичного преобразователя: IP54
Диапазон измерения отн. влажности: 5…95%
Напряжение питания: (24±2) В
Габаритные размеры:

•     первичного преобразователя: d=100 мм, l= 100 мм
•     вторичного преобразователя: 115х65х40 мм

Особенности применения измерителя с адсорбционными емкостными чувствительными элементами влажности воздуха

В данном приборе используется современный емкостной сенсор влажности, чувствительным материалом которого является специальный полимерный материал, адсорбирующий влагу из окружающего воздуха. При увеличении относительной влажности окружающей среды полимер насыщается влагой, при понижении – наоборот. Сенсор является высокостабильным элементом при средних значениях температуры 5…60°С и отн. влажности 20…80%. При выдержке сенсора при высокой влажности более 80% в течение длительного периода времени может наблюдаться сдвиг параметров сенсора в сторону увеличения. При возврате к нормальной влажности сенсор через некоторое время возвращается к исходным параметрам. Сенсор влажности является высокочувствительным элементом к условиям окружающей среды. Сенсор не должен контактировать с волатильными химическими веществами, т.к. это может привести к безвозвратному ухудшению его параметров. Не допускайте длительное присутствие вблизи сенсора паров растворителей, ацетона, этилового и изопропилового спирта, толуола, а также кислот: соляной, азотной, серной и т.д., воздействия аммиака, озона. Не пользуйтесь для очистки прибора и сенсора спреем.

Технические характеристики:

Напряжение питания (24±2) В

 Диапазон измерения относительной влажности 5…95 %

 Диапазон измерения температуры

• -40…+50°С (Н1, У)
• -40…+100°С (Н2, К1, К2)

Условия эксплуатации:
 - диапазон температуры окружающего воздуха -40…+50°С
 - диапазон относительной влажности при температуре +25 °С не более 90% (без конденсации)
 - диапазон атмосферного давления 86,6...106,7 кПа

Степень защиты корпуса первичного преобразователя

• IP40 (Н1, Н2, К1, К2)
• IP43 (У)

Номинальное напряжение и ток, коммутируемые прибором (только для Ивит– М.RS.Р) 220В ±15%, 2А

Степень защиты корпуса вторичного преобразователя

• IP54

Габаритные размеры первичного преобразователя

• d = 12 мм, l=160 мм (Н1, Н2)
• d = 12 мм, l=160, 200, 300 мм (К1, К2)
• d = 100 мм, l=100 мм (У)

Габаритные размеры вторичного преобразователя

• 115х65х40 мм

Средний срок службы

• 5 лет

Средняя наработка на отказ

• 57000 ч
