Датчики фотоэлектрические с универсальным входом питания и клеммным блоком Autonics BX

Датчики фотоэлектрические с универсальным входом питания и клеммным блоком серии BX – это устройства, предназначенные для обнаружения объектов в зоне контроля, могут работать как с питанием от AC/ DC, так и от источника питания постоянного тока.

В приборах предусмотрена функция таймера, что позволяет задавать задержку включения/выключения, а также длительность импульса фотодатчика.
Принцип работы фотоэлектрических датчиков Autonics BX
Принцип работы датчика основан на отражении электромагнитного излучения – инфракрасного или видимого – от поверхности предметов.

Существует 3 основных типа:

-На пересечении луча. Излучатель и приемник разнесены в разные корпуса и установлены друг напротив друга. При возникновении препятствия для светового потока, световой луч прерывается, и приёмник выдаёт сигнал о срабатывании.
-Рефлекторное отражение. Излучатель и приёмник находятся в одном корпусе. Рефлектор устанавливается напротив источника, который посылает оптический импульс, при прохождении объекта луч прерывается и не отражается от рефлектора. Приёмник выдаёт сигнал о срабатывании.
-Диффузное отражение. Излучатель и приёмник находятся в одном корпусе. При прохождении объекта от него отражается сигнал источника и достигает приёмника, происходит срабатывание датчика.
Использование дополнительно специальных поляризационных фильтров позволяет избежать ложных срабатываний.

Технические характеристики серии BX

Технические характеристики датчиков оптических серии BX с универсальным входом питания (релейный и транзисторный выходы) приведены в таблице ниже.

Типы выходов		Релейный; транзисторный (в зависимости от модели)
Гистерезис		Макс. 20% от расстояния срабатывания (в зависимости от модели)
Время срабатывания		Релейный вариант ≤20 мс; транзисторный вариант ≤1 мс
Напряжение питания		Релейный вариант 24…240В AC/DC ±10%; транзисторный вариант 12…24В DC ±10%
Потребляемая мощность		≥3 ВА
Источник света		В зависимости от модели: инфракрасный СИД (850 нм); красный СИД  (660 нм); инфракрасный СИД (940 нм)
Регулирование чувствительности		Встроенный потенциометр
Режим срабатывания		Выбор с помощью переключателя режимов: на свет/на затемнение
Выход управления		Релейный выход: коммутационная способность 30В DС, 3 А; 250В АС, 3 А (резистивная нагрузка); 1c; Выход NPN или PNP с открытым коллектором: напряжение нагрузки ≤30 В DC; ток нагрузки ≤200 мА; остаточное напряжение ≤1 В (NPN), ≤2,5 В (PNP)
Функции таймера		Выбор режимов: задержка включения; задержка выключения; одиночный импульс задержки (время задержки 0,1-5с – настройка подстроечным резистором)
Защитная цепь		Защита от неправильной полярности, защита от к.з.
Индикаторы		Работа датчика – жёлтый СИД; режим самодиагностики – зеленый СИД
Сопротивление изоляции		Не менее 20 МОм (при 500 В DC по мегомметру)
Помехоустойчивость		Шум прямоугольной формы ±1000 кВ (ширина импульса: 1 мкc) от имитатора шума
Электропрочность изоляции		1500 В AC, 50/60 Гц в течение 1 мин.
Вибрация		Амплитуда 1,5 мм при частоте от 10 до 55 Гц (в теч. 1 мин.) по каждому из направлений X, Y, Z в течение 2 час.
Устойчивость к ударам		500 м/с2 в направлениях X, Y, Z (3 раза)
Окружающая среда	Освещение	Солнечный свет: ≤11000 лк; лампа накаливания: ≤3000 лк
	Температура	-20…55°C, хранение: -25…70°C
	Влажность	35…85%; хранение: 35…85%
Степень защиты		IP66
Материалы		Корпус/крышка корпуса – поликарбонат; контактная поверхность – акрил
Аксессуары	Под заказ	В зависимости от модели: Рефлектор  (MS-2), Рефлектор (MS-3)
	Комплект поставки	Пластмассовая отвёртка (настройка чувствительности), кронштейн, болты/гайки

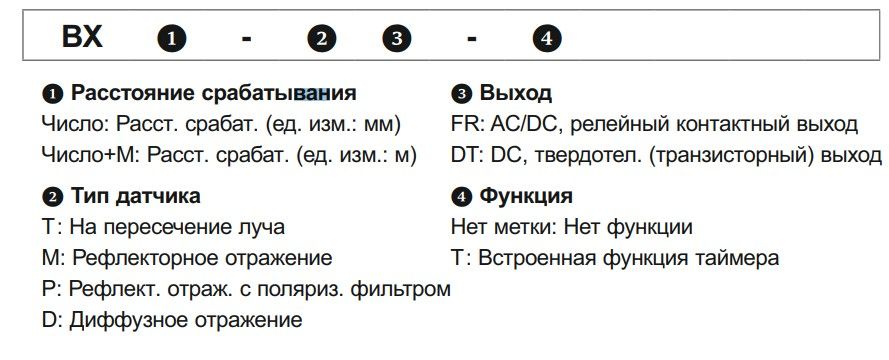

Схема заказа серии BX
