Фильтр-влагоотделитель с регулятором давления ФР-Х000

Фильтр-влагоотделитель с регулятором давления ФР-Х000 предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата и автоматического поддержания давления на заданном уровне в пневматических системах

Особенности:

• Регулятор давления и фильтр-влагоотделитель в одном корпусе
• Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
• Полуавтоматический слив конденсата
• Рукоятка легко фиксируется в нужном положении нажатием
• Фильтрующий элемент изготовлен из пластика или спеченой бронзовой крошки, легко заменяется
• Материал корпуса: алюминиевый сплав
• Материал прозрачного стакана: поликарбонат (в моделях начиная с ФР-3000 стакан защищен металлическим кожухом)
• В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
• Манометр в комплекте. При необходимости манометр можно заменить


Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух
Рабочее давление	0,05...1 МПа
Максимальное давление	1,5 МПа
Диапазон регулировки	0,05...0,85 МПа
Тонкость очистки	5 мкм или 25 мкм
Присоединение	G¼"...G1"
Присоединение манометра	G⅛"...G¼"
Расход воздуха	550...5500 л/мин
Рабочая температура	+5...+60°С

Модификации:

Модель	Расход воздуха, л/мин	Присоединение	Присоединение манометра	Габаритные размеры, мм	Вес, г
ФР-2000-14	550	G¼"	G⅛"	163×54×87,5	360
ФР-3000-14	2000	G¼"	G⅛"	203×54×92	560
ФР-3000-38	2000	G⅜"	G⅛"	203×54×92	560
ФР-4000-12	4000	G½"	G¼"	250×70×117,2	1150
ФР-4000-34	4500	G¾"	G¼"	267×70×119,7	1210
ФР-5000-34	5500	G¾"	G¼"	338×70×124,7	1700
ФР-5000-1	5500	G1"	G¼"	338×70×124,7	1700

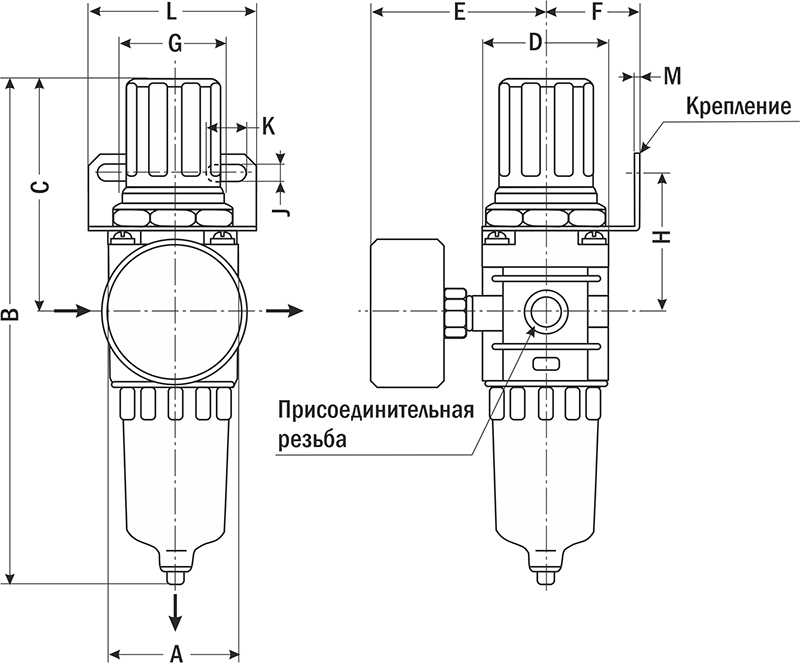

Габаритные размеры ФР-2000:

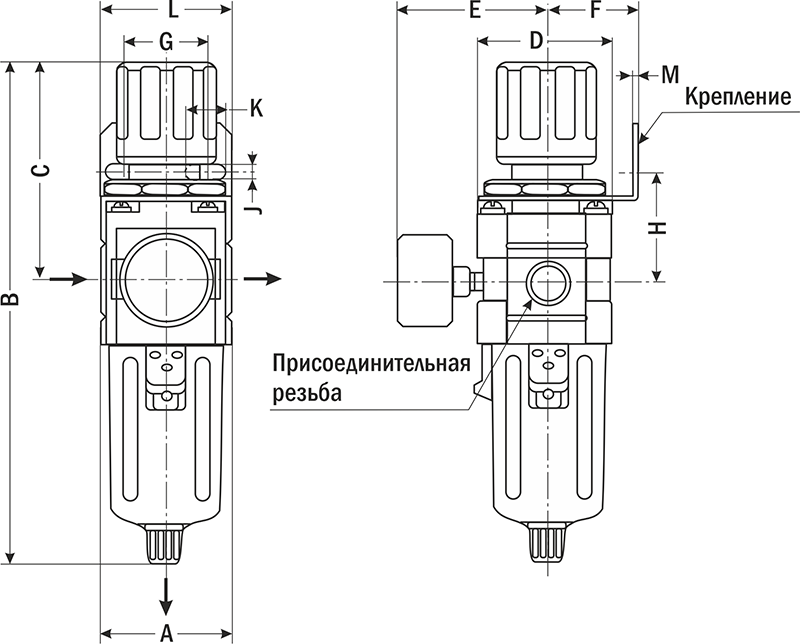

Габаритные размеры ФР-3000, ФР-4000, ФР-5000:

Модель	Размеры, мм
	A	B	C	D	E	F	G	H	J	K	L	M	N*	P
ФР-2000	40	163	73	40	56	31,5	32,5	41,5	5,5	15	54	2,3	33,5	40
ФР-3000	53	203	86	53	53	39	40	46	6,5	8	54	2	42,5	56
ФР-4000-12	70	250	107	70	68	49,2	54	53,5	8,5	10,5	70	2	52,5	73
ФР-4000-34	75	267	114	70	70,5	49,2	54	55,5	8,5	10,5	70	2,3	52,5	73
ФР-5000	90	338	116	90	75,5	49,2	54	62	8,5	10,5	70	2	52,5	90
