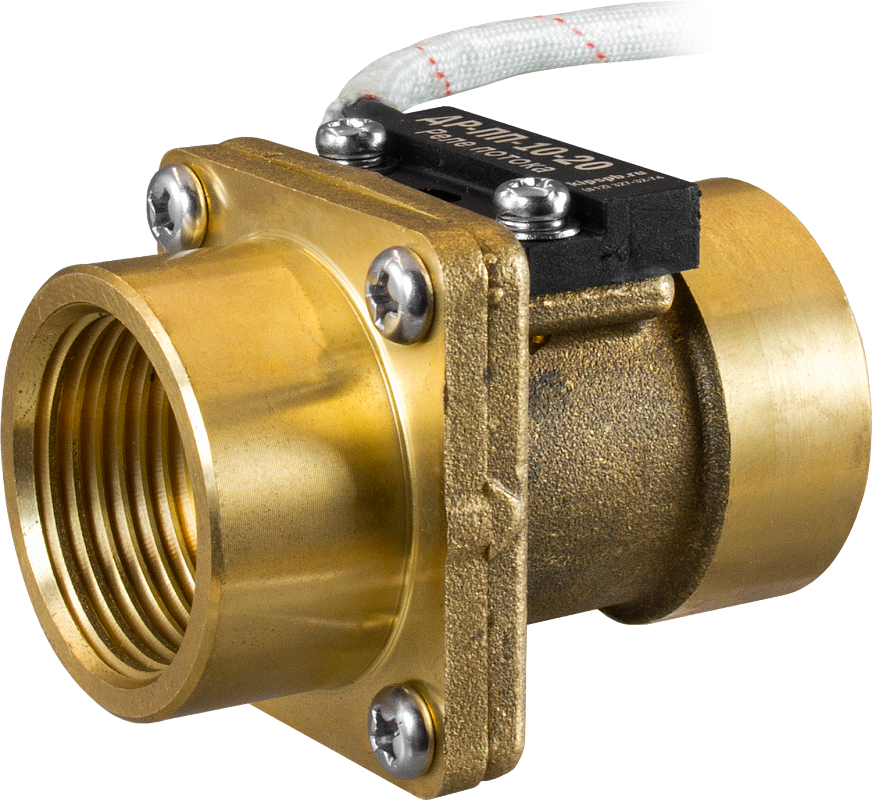

Датчик-реле потока лепестковый ДР-ПП-10-20

Датчик-реле потока лепестковый ДР-ПП-10-20 предназначен для контроля наличия потока воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока.
Особенности:

Корректное монтажное положение датчика-реле указано на рис. 1


Рис.1 - Монтажное положение датчика-реле

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.

Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Расход	2,5...50 л/мин
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Присоединение	внутр. G¾"
Длина провода	330 мм
Материал	Латунь
Cтепень пылевлагозащиты	IP65
Монтажное положение	Горизонтальное
Габаритные размеры	41×55×41мм
Вес	212 г

Габаритные размеры:
