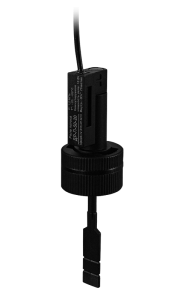

Датчик-реле потока лепестковый ДР-П-50-20

Датчик-реле потока лепестковый ДР-П-50-20 предназначен для контроля наличия потока воздуха, воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока

Особенности:

• Вертикальное рабочее положение

• Малые габаритные размеры
• НО-контакт. При наличии потока контакт геркона замыкается
• Высокий ресурс срабатываний
• Монтируется в тройник на трубопроводе


Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, LY4 c управляющим напряжением =24 В и током потребления не более 300 мА. Также возможно использовать промежуточные реле с управляющим напряжением ~24 В. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП67.



Для защиты прибора от попадания инородных частиц рекомендуется установить фильтр механической очистки перед датчиком-реле. Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.

Технические характеристики:

Параметр	Значение
Рабочая среда	Воздух, вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,2 МПа
Температура рабочей среды	−20…+90°С
Min скорость потока для срабатывания	1,5 л/мин
Мах коммутируемая мощность	10 Вт
Мах коммутируемый ток	=1 A (при =24 В)
Мах коммутируемое напряжение	=110 В
Присоединение	Накидная гайка, внутр. G¾"
Материал штуцера	Полипропилен
Cтепень пылевлагозащиты	IP65
Длина провода	990 мм
Габаритные размеры	∅ 34×125 мм
Вес	44 г

Габаритные размеры:
