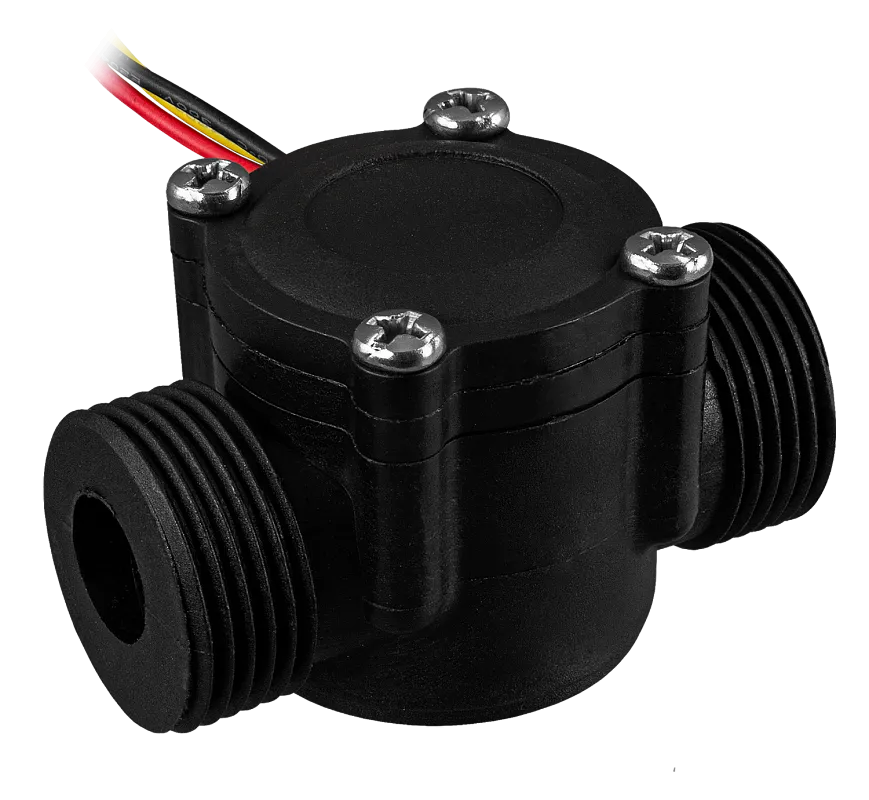

Датчик-реле потока с импульсным выходом ДРУ-ПП-96-20

Датчики расхода с импульсным выходом ДРУ-ПП-96-20 предназначены для учета суммарного или текущего расхода воды. Принцип работы датчиков основан на вращении внутри прибора крыльчатки с частотой, прямо пропорциональной интенсивности потока. Датчики расхода генерируют импульсные сигналы, частота которых пропорциональна частоте вращения крыльчатки. Эти датчики рекомендуется применять в комплекте с тахометрами (ВЕХА-Т) или счетчиками импульсов (ВЕХА-С).

Особенности:

• Импульсный выход, тип NPN
• Для корректной работы датчика расхода направление потока жидкости должно совпадать с направлением стрелки на корпусе
• Универсальное монтажное положение: горизонтальное или вертикальное
• Степень пылевлагозащиты: IP55

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода и другие неагрессивные жидкости
Максимальное давление рабочей среды	1,75 МПа
Питание	=5...24 В
Температура рабочей среды	−10...+95°C
Расход	2...30 л/мин
Тип выхода	NPN
Импульсный выход	270 ± 10% имп./л
Формула расчета частоты импульсов	F = 4,5Q ± 10% (F = частота, Гц; Q = расход, л/мин)
Степень пылевлагозащиты	IP55
Длина провода	155 мм
Материал	Полипропилен
Монтажное положение	Универсальное
Присоединение	наруж. G¾"
Габаритные размеры	60×38×36 мм
Вес	63 г

Габаритные размеры:
