Максимальная выходная мощность: 2.5, 4, 7, 12, 14 Вт. Каждый блок питания имеет модификации трех номиналов выходного напряжения: 12, 24 и 36 В.

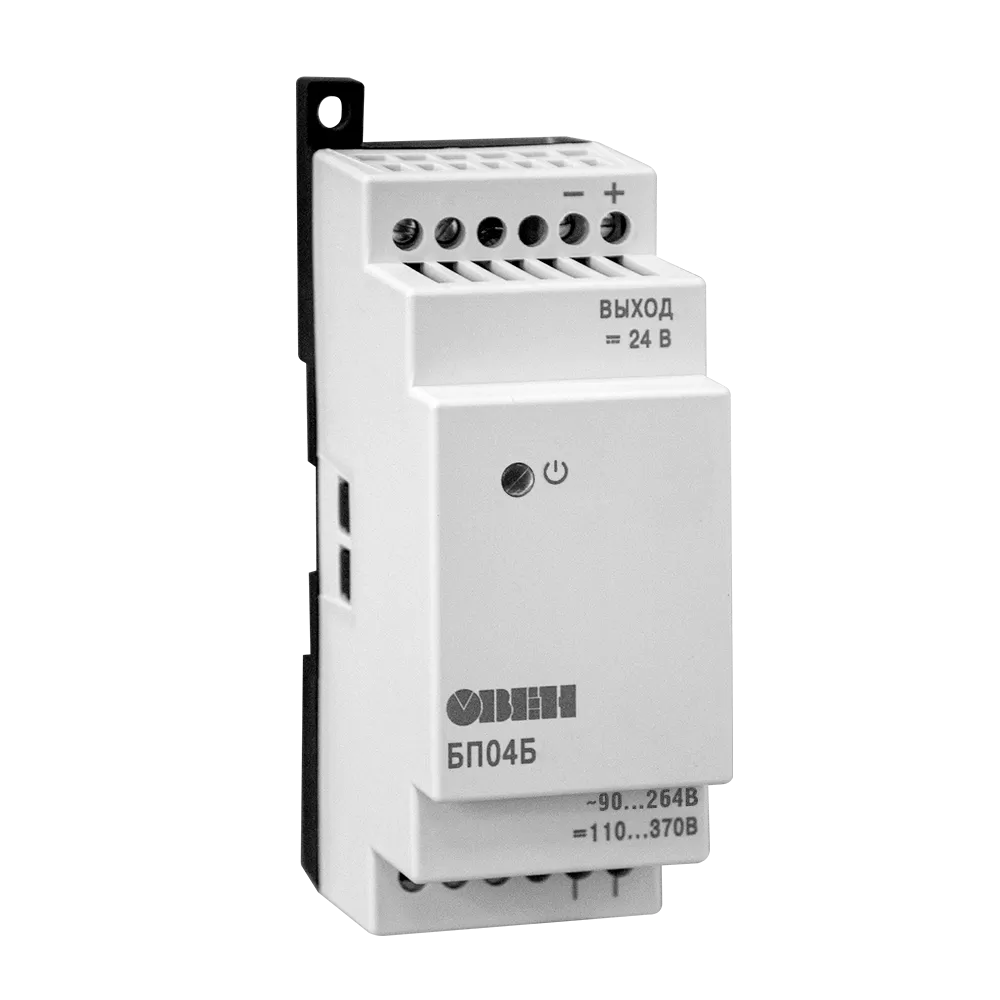

Блоки питания БП02Б, БП04Б, БП07Б, БП12Б, БП14Б выпускаются в пластиковых корпусах с креплением на DIN-рейку.
Основные функции
Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.Один или несколько гальванически изолированных каналов питания датчиков.
Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
Защита от перенапряжения и импульсных помех на входе.
Защита от перегрузки, короткого замыкания и перегрева.
Индикация о наличии напряжения на выходе.
|
Параметр |
Значение |
| Входное напряжение: | |
|
– переменного тока |
90...264 В |
| – постоянного тока | 110...370 В |
|
Частота входного переменного напряжения |
47...63 Гц |
|
Выходное напряжение |
|
|
Коррекция выходного напряжения |
22…26 В |
|
Нестабильность выходного напряжения при изменении напряжения питания |
±0,2 % |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax |
±0,25 % |
| Электрическая прочность изоляции: | |
|
– вход - выход (действующее значение) |
3 кВ |
| – вход - корпус (действующее значение) | 1,5 кВ |
|
Коэффициент полезного действия |
Не менее 85% |
|
Степень защиты корпуса (со стороны передней панели) |
IP20 |
Условия эксплуатации
|
Параметр |
Значение |
|
Температура окружающего воздуха |
|
|
Атмосферное давление |
86...106,7 кПа |
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
Габаритные размеры БП04Б
Электрические характеристики
|
Модификация прибора |
Количество каналов |
Суммарная мощность, Вт |
Мощность в канале, Вт |
Выходное напряжение в канале, В |
Макс. ток нагрузки в канале, А |
Амплитуда пульсации выходного напряжения, мВ |
|
БП04Б-Д2-24 |
1 |
4 |
4,0 |
24±2 % |
0,165 |
100 |
|
БП04Б-Д2-36 |
1 |
4 |
4,0 |
36±2 % |
0,110 |
100 |
